복합 다이는 단일 프레스 스트로크 내에서 블랭킹 및 펀칭, 블랭킹 및 엠보싱 또는 펀칭 및 벤딩과 같은{0}}두 가지 이상의 작업을 수행할 수 있는 통합 스탬핑 도구입니다.- 높은 정밀도와 효율적인 블랭킹 또는 간단한 성형이 필요한 대량-생산에 널리 사용됩니다.
기인하다
| 범주 | 복합 스탬핑 다이 |
| 애플리케이션 | 자동차, 전기 부품 |
| 용인 | ±0.005~0.02mm |
| 생산 유형 | 대량-대량 제조 |
| 태그 | 컴파운드 다이, 스탬핑 툴링, 정밀 가공 |
당사의 컴파운드 다이 솔루션
복합 다이의 핵심 기능에는 다중-작업 통합, 단일-스트로크 완성 및 컴팩트한 구조가 포함됩니다. 구조는 상부 및 하부 다이 세트, 펀치, 다이, 스트리핑 시스템 및 가이드 메커니즘으로 구성됩니다. 통합 구조 설계를 통해 여러 작업을 단일 시스템으로 결합하는 동시에 어려운 가장자리 유지 관리 및 벽 균열과 같은 일반적인 문제를 극복합니다.

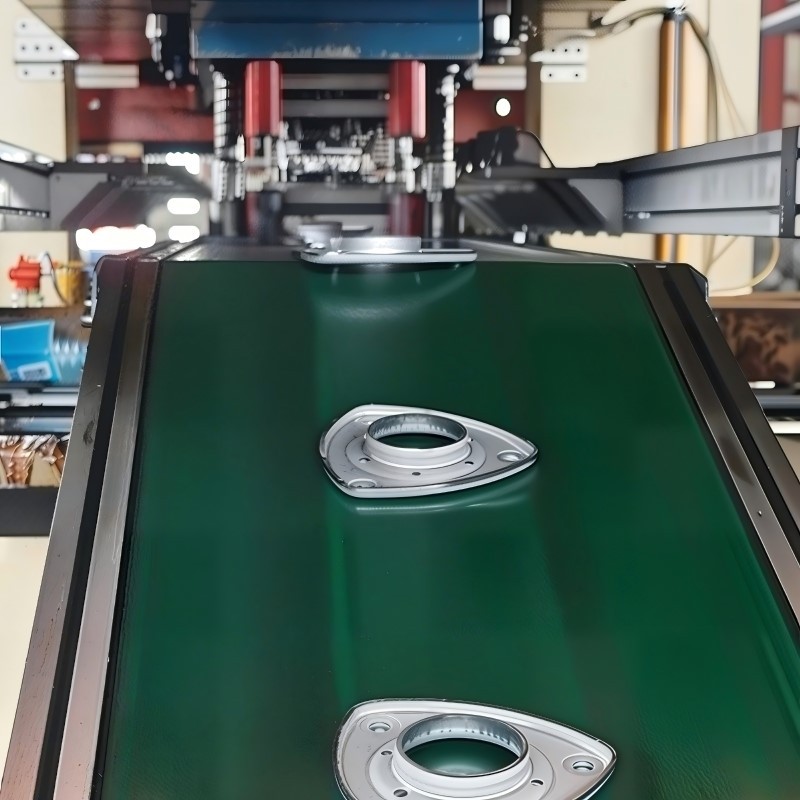

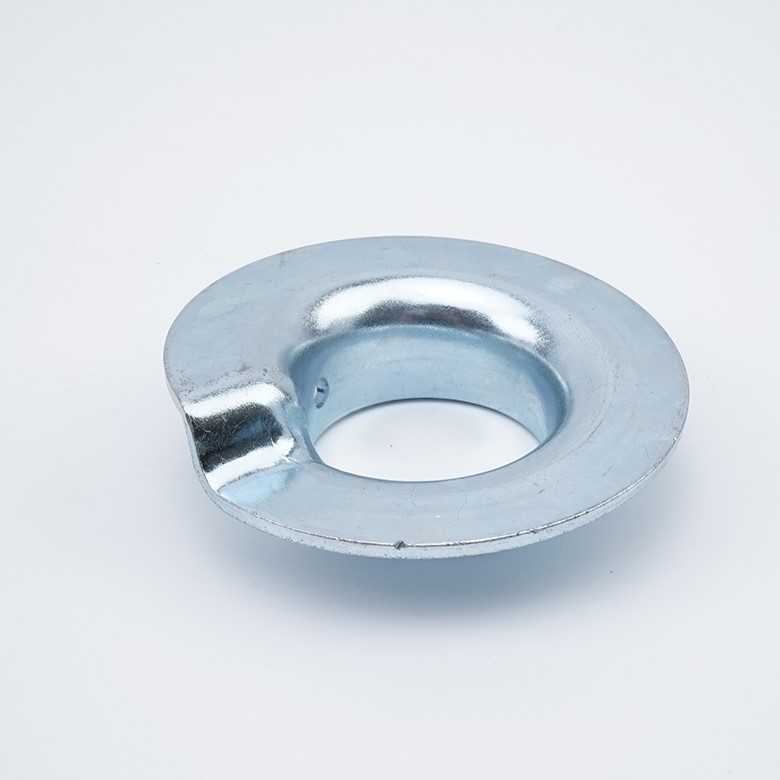

복합 스탬핑 다이 케이스
복합 다이는{0}}자동차, 전자, 의료 기기 등의 고정밀 제조 부문에서 광범위하게 활용되며, 특히 단일 스탬핑 작업에서 엄격한 공차와 우수한 표면 품질이 요구되는 복잡한 부품을 효율적으로 생산하는 데 사용됩니다.
컴파운드 다이 핵심 기술

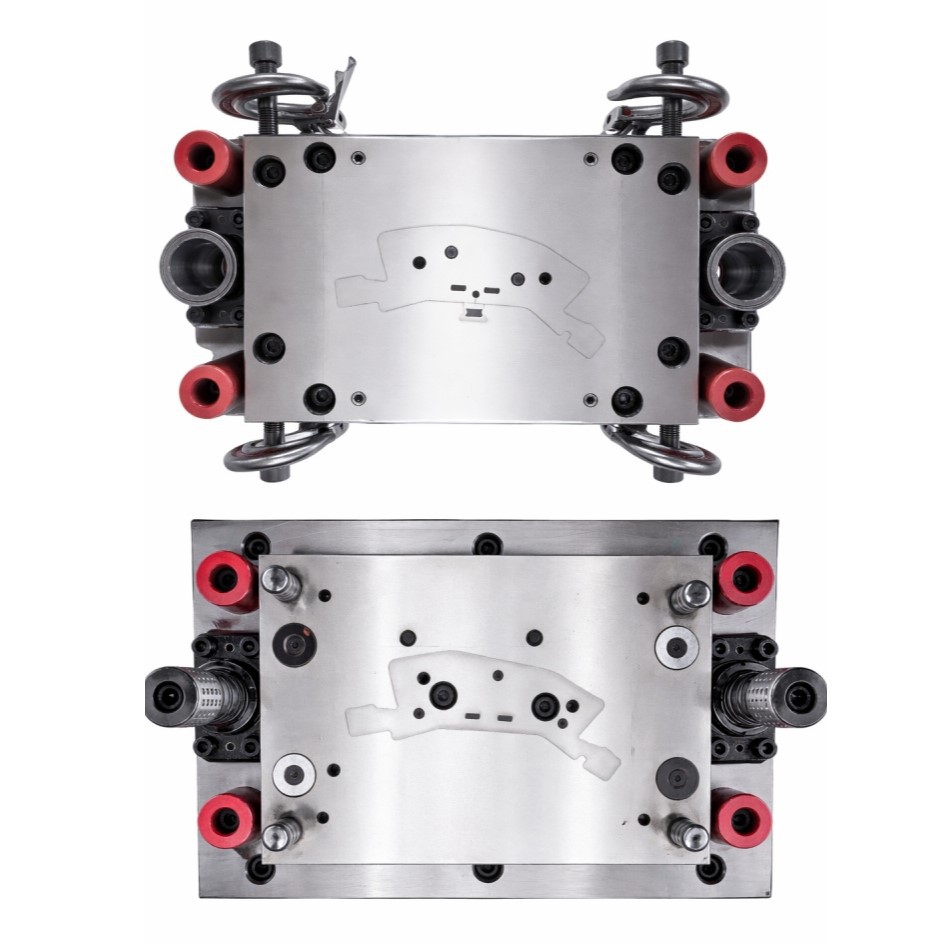

이젝터와 스트리핑 작업 간의 조정은 컴파운드 다이에서 일관된 생산을 보장하는 데 중요합니다. 타이밍이 맞지 않으면 부품 변형, 재료 걸림, 표면 손상이 발생할 수 있으며 이는 안정적인 대량 생산의 주요 병목 현상이 됩니다.
이 문제를 해결하기 위해 우리는 이젝터와 스트리핑 동작의 타이밍을 정확하게 맞추는 독점적인 유압 동기화 제어 시스템을 활용합니다. 이젝터 힘과 박리력 매개변수를 모두 최적화하고 탄성 버퍼링 구조를 통합함으로써 -편차 없는 동기화를 달성하여 원활한 부품 릴리스와 안정적인 생산 성능을 보장합니다.

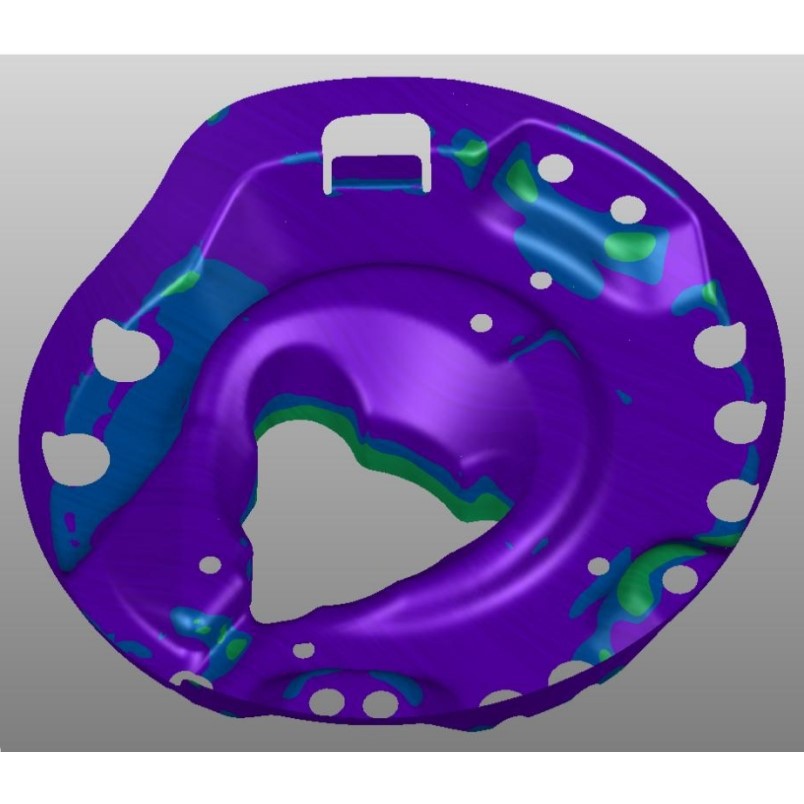

복잡한 부품이 복합 다이에서 여러 작업을 통해 처리되면 각 단계에서 치수 편차가 누적될 수 있습니다. 이는 생산 안정성과 제품 인증 비율에 큰 영향을 미치며 단일 스탬핑 다이에 비해 독특한 과제입니다.
우리는 고급 3D 모델링 및 시뮬레이션 기술을 적용하여 다단계 성형 프로세스를 미리 복제함으로써 이 문제를 해결합니다.- 제조 전에 잠재적인 편차 위험을 식별하고 최적화하여 대량 생산 시 치수 일관성과 높은 인증 비율을 보장합니다.
복합 다이 작업에서 단일 스트로크 내의 여러 스탬핑 공정은 집중된 열을 발생시켜 열 방출이 충분하지 않은 경우가 많습니다. 이는 열 변형, 생산 안정성 감소 및 공구 수명 단축으로 이어질 수 있으며, 이는 고급-컴파운드 다이 설계에서 중요한 과제가 됩니다.
이를 극복하기 위해 우리는 고온-내열성-수입 공구강을 선택하고 독자적인 방열 구조를 적용했습니다. 냉각 채널과 열 전도 부품은 다이의 주요 영역에 전략적으로 통합되어 작동 온도를 50도 미만으로 유지하고 열 변형을 0.003mm 이내로 제어할 수 있습니다.
결과적으로 열 안정성이 크게 향상되고 공구 수명이 1,000,000사이클을 초과할 수 있어 안정적인-장기 생산 성능이 보장됩니다.
당신의 컴파운드 다이 전문가
경험이 풍부한 툴링 제조업체로서 우리는 광범위한 프로젝트 경험과 입증된 설계 기능을 제공하여 광범위한 고객 요구 사항을 지원합니다.
-
3000 +복합 다이 설계 사례
-
20 +숙련된 툴링 엔지니어
FAQ
Q: 언제 복합 다이를 선택해야 합니까?
A: 컴파운드 다이는 고정밀도의 여러 작업이 필요한 부품에 이상적이지만, 특히 중간에서 높은 생산량의 경우 전체 프로그레시브 다이 설정을 정당화하지 못합니다.
Q: 컴파운드 다이에는 어떤 유형의 부품이 적합합니까?
A: 일반적으로 와셔, 브래킷, 정밀 판금 부품과 같이 엄격한 공차가 필요한 평평하거나 약간 성형된 부품에 사용됩니다.
Q: 복합 다이 제조의 주요 과제는 무엇입니까?
답변: 주요 과제에는 펀치{0}}-다이 간격 제어, 구조적 강도 유지, 작업 중 일관된 정렬 보장 등이 포함됩니다.
Q: 복합 다이로 가공할 수 있는 재료는 무엇입니까?
답변: 복합 다이는 강철, 스테인리스강, 알루미늄 및 기타 합금을 포함한 광범위한 판금을 가공할 수 있습니다.
Q: 복합 다이로 가공할 수 있는 재료는 무엇입니까?
답변: 복합 다이는 강철, 스테인리스강, 알루미늄 및 기타 합금을 포함한 광범위한 판금을 가공할 수 있습니다.
Q: 배송 전에 시험 및 검증을 제공합니까?
A: 예, 모든 컴파운드 다이는 치수 정확도, 절단 품질 및 작동 성능을 검증하기 위해 시험 운전을 거칩니다.
Q: 복합 다이에 대한 설계 최적화를 지원할 수 있습니까?
A: 예, 우리는 제조 가능성을 개선하고 변형 위험을 줄이며 생산 효율성을 높이기 위해 DFM 분석을 제공합니다.
스탬핑 다이의 종류
- 단일 스탬핑 다이
- 컴파운드 다이
- 트랜스퍼 다이
- 프로그레시브 스탬핑 다이
-
단일 스탬핑 다이구조:스테이션 연결이나 자동화 통합 없이 프레스 스트로크당 하나의 작업(예: 블랭킹, 피어싱, 벤딩)을 수행하도록 설계된 단일{0}}스테이션 도구입니다.
용인:±0.01~0.05mm
능률:낮음에서 중간까지, 작업 간 수동 또는 반자동 부품 전송이-필요함
엔지니어링 과제:
● 작업 간 위치 정확도
● 모서리 마모 및 버 제어
● 여러 보조 프로세스 간의 일관성
가장 적합한 대상:프로토타입 제작, 소량{0}}생산, 유연한 프로세스 조정이 필요한 복잡한 부품
-

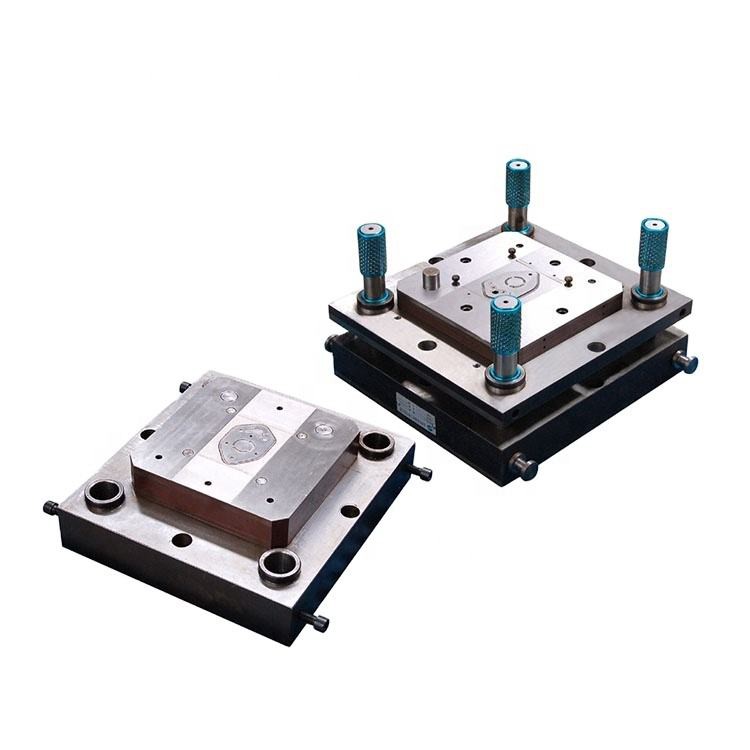

컴파운드 다이구조:단일 스테이션 및 단일 프레스 스트로크 내에서 두 개 이상의 작업(예: 블랭킹 및 피어싱)을 동시에 수행하는 통합 툴링입니다.
용인:±0.005~0.02mm
능률:중간 ~ 높음, 공정 단계를 크게 줄이고 부품 일관성을 향상
엔지니어링 과제:
● 통합운영간 간섭
● 펀치/다이 정렬 및 간격 제어
● 배출 및 탈피 동기화
가장 적합한 대상:고정밀 평면 부품, 단순한 형상, -고용량 블랭킹 애플리케이션
-

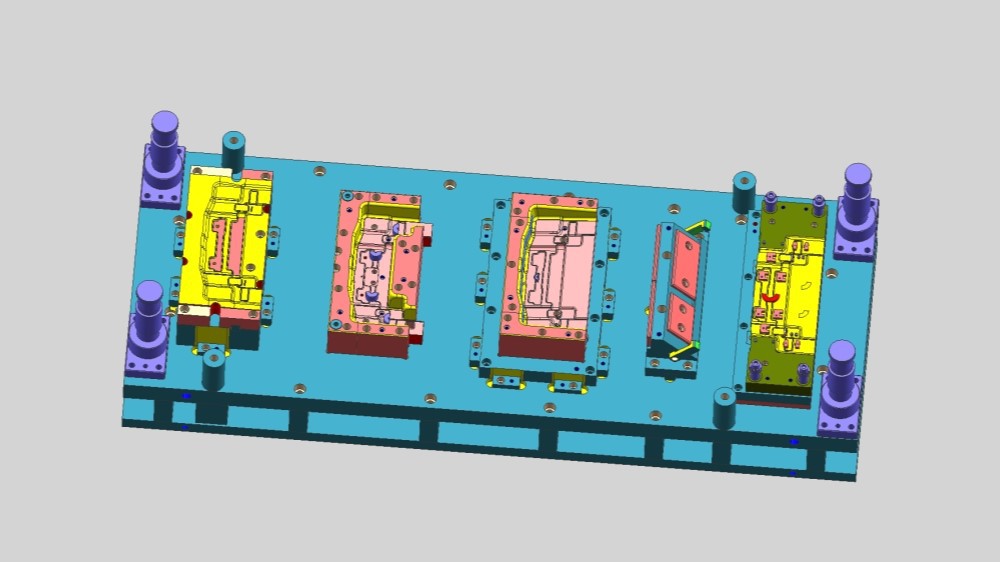

트랜스퍼 다이구조:순차 작업을 위해 스테이션 간에 부품을 이동하는 자동 전송 메커니즘을 갖춘 멀티스테이션 다이 시스템입니다.
용인:±0.005~0.03mm
능률:높음, 자동 처리 및 수동 개입 감소
엔지니어링 과제:
● 프레스 동작과 이송 시스템의 동기화
● 이송 중 부품 위치 정확도
● 여러 스테이션에 걸쳐 로드 밸런싱
가장 적합한 대상:크거나 복잡한 부품, 구조적 구성요소, -대량 자동화 생산 라인
-
프로그레시브 스탬핑 다이구조:스트립 재료가 순차 스테이션을 통해 연속적으로 공급되는 멀티{0}}스테이션 툴링으로, 각 스테이션은 최종 부품이 완료될 때까지 특정 작업을 수행합니다.
용인:±0.003~0.02mm(안정적인 공급 시스템으로 고정밀도 달성 가능)
능률:매우 높음, 연속 고속-대량 생산에 이상적
엔지니어링 과제:
● 피드 피치 정확도 및 스트립 정렬
● 도구 유지 관리의 복잡성
● 스트립 파손 및 재료 흐름 제어
가장 적합한 대상:중소형{0}}부품, 대량-생산 및 완전 자동화된 스탬핑 프로세스
